Tunnel de surgélation cryogénique : fonctionnement et choix

Un tunnel cryogénique refroidit les aliments à cœur en projetant de l’azote liquide (-196 °C) ou du CO₂ (-78 °C) sur un tapis roulant. Les produits traversent plusieurs zones de froid en quelques minutes, ce qui bloque la formation de gros cristaux de glace et préserve texture, goût et valeur nutritionnelle. Ce procédé équipe surtout les ateliers de l’industrie agroalimentaire.

Le principe repose sur un échange thermique direct entre le fluide cryogénique et le produit, sans machine frigorifique intermédiaire. Cette approche change la donne pour les produits fragiles et les cadences variables. Voici comment fonctionne un tunnel, ce qu’il consomme et comment le dimensionner.

Comment fonctionne un tunnel de surgélation cryogénique

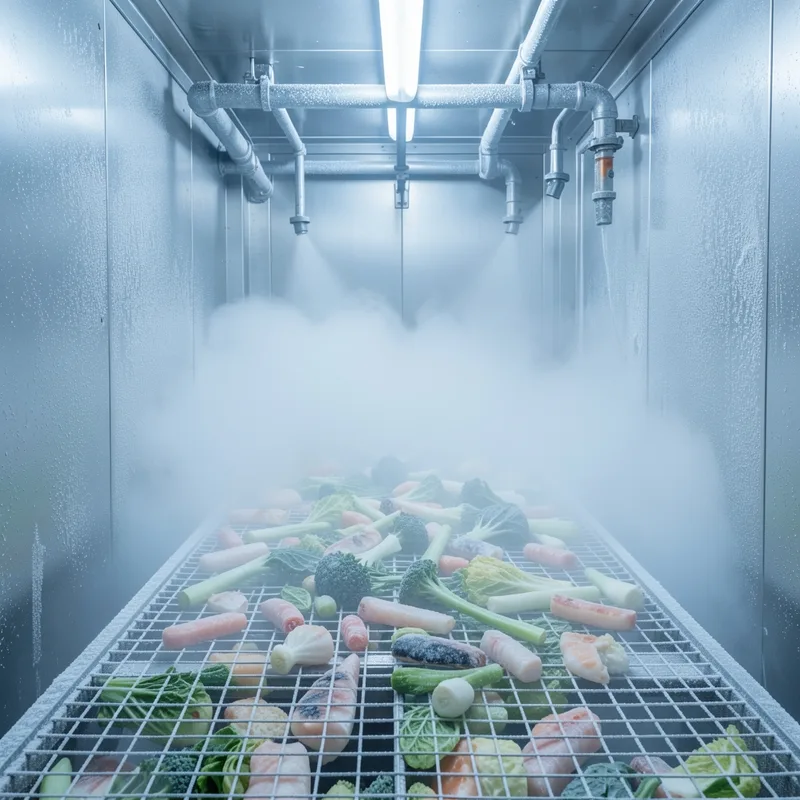

Le tunnel est une enceinte isolée traversée par un tapis grillagé qui transporte les produits d’une extrémité à l’autre. L’azote liquide est injecté par des rampes de pulvérisation selon un débit proportionnel aux besoins en froid, mesuré par des sondes de température en sortie.

L’enceinte se divise en zones successives. Une zone de pré-réfrigération accueille le produit à l’entrée : il absorbe d’abord les frigories des gaz froids qui remontent à contre-courant, brassés par des ventilateurs en convection forcée. Vient ensuite la zone d’injection, où l’azote liquide vaporisé attaque la surface et provoque le croûtage. La dernière zone égalise la température à cœur avant la sortie.

Cette architecture explique la vitesse du procédé. Selon Air Liquide, la descente ultra-rapide en température limite les dommages de la congélation lente et protège la structure cellulaire des aliments. Un produit fragile comme la crevette ou le fruit rouge sort intact, là où une congélation mécanique lente le déshydraterait.

Le froid cryogénique n’utilise aucun compresseur ni fluide frigorigène en circuit fermé. Le gaz, une fois réchauffé, est rejeté ou récupéré. Cette simplicité mécanique réduit la maintenance lourde, au prix d’un poste azote ou CO₂ récurrent.

Azote liquide ou CO₂ : deux fluides, deux logiques

Le choix du fluide cryogénique conditionne la température de travail, le coût et le type de produit traité. L’azote liquide et le dioxyde de carbone couvrent la quasi-totalité des besoins.

L’azote liquide, stocké à -196 °C, offre la descente en température la plus rapide. Il équipe les tunnels traitant des produits à congeler en profondeur ou très sensibles au choc thermique. Sa neutralité chimique le classe comme additif alimentaire autorisé, au même titre que le CO₂.

Le CO₂ liquide, appliqué sous forme de neige carbonique ou de liquide à -78 °C, convient aux congélations de surface et aux produits qui supportent une descente moins brutale. Son atout : un coût au kilo souvent inférieur à celui de l’azote.

Le tableau reste indicatif : le besoin réel se calcule à partir de la composition du produit. Comme le rappelle Air Products, l’estimation du besoin en froid passe par des formules thermodynamiques tenant compte de la teneur en eau, en matière grasse et de l’extrait sec. Le fournisseur de gaz en déduit le débit et le coût.

Capacité horaire et débit : dimensionner le tunnel

La capacité d’un tunnel cryogénique se mesure en kilos de produit surgelés par heure. Elle dépend de la longueur du tapis, de sa vitesse et du temps de séjour nécessaire pour atteindre -18 °C à cœur.

Les équipements commerciaux couvrent une large plage. Le Cryo Tunnel ZR2 d’Air Liquide, par exemple, assure de 400 à 1 200 kg par heure selon le produit et le réglage. Pour les petites séries, des modules compacts descendent sous 200 kg par heure. Le bon calibre dépend du volume de production, pas de la puissance affichée.

Le débit d’azote se règle sur les besoins réels. Trois variables gouvernent la consommation :

• Le temps de séjour du produit dans l’enceinte, lié à la vitesse du tapis.
• Le chargement de la bande, c’est-à-dire la densité de produit par mètre carré.
• Le taux de production visé en sortie.

Un tapis sous-chargé gaspille du froid. Si peu de produit circule, l’azote refroidit surtout de l’air et du vide, ce qui fait grimper le ratio de consommation par kilo. Selon les données Air Products, un tunnel à azote consomme en moyenne 0,5 à 1,2 kg d’azote par kilo de produit traité. Charger la bande au maximum compatible avec un refroidissement homogène reste le premier levier d’économie.

La récupération des gaz froids joue aussi. La zone de pré-réfrigération à contre-courant réutilise le froid résiduel avant qu’il ne s’échappe, ce qui améliore le rendement global du tunnel.

Ce que la surgélation cryogénique préserve

La surgélation cryogénique vise -18 °C à cœur, seuil fixé par la directive 89/108/CEE et repris par le règlement CE 853/2004 comme température maximale de stockage et de transport des surgelés. Le tunnel cryogénique atteint ce seuil bien plus vite qu’un froid mécanique, et c’est cette vitesse qui protège la qualité.

Lors d’une congélation lente, l’eau du produit forme de gros cristaux de glace qui percent les parois cellulaires. À la décongélation, le jus s’échappe : la texture s’effondre, les nutriments partent avec l’exsudat. La descente cryogénique fige l’eau si vite que les cristaux restent minuscules, préservant la structure.

L’effet se mesure sur la conservation. Une étude de l’INRAE (2025) montre que les légumes surgelés par azote liquide conservent 90 % de leur vitamine C après six mois. Sur les fruits de mer, la congélation en moins de cinq minutes limite la déshydratation de surface et le brûlé de congélation.

Côté sécurité sanitaire, le froid ne détruit pas les bactéries mais bloque leur activité. À -18 °C, les pathogènes alimentaires connus (Salmonella, Listeria, E. coli) cessent de se multiplier et les réactions enzymatiques de dégradation ralentissent fortement. La surgélation prolonge donc la conservation sans additif conservateur.

Tunnel cryogénique face au froid mécanique

Le choix entre cryogénie et froid mécanique dépend du profil de production, pas d’une supériorité absolue de l’un sur l’autre. Les deux techniques répondent à des contraintes différentes.

Le froid cryogénique se distingue par sa flexibilité. Il démarre vite, s’arrête vite, s’adapte aux changements de produit et absorbe les pics de production. Un atelier qui traite plusieurs références par jour, en séries courtes, y trouve son compte. L’investissement matériel reste plus léger, puisqu’aucun groupe frigorifique lourd n’est requis.

Le froid mécanique, lui, s’adapte mieux aux productions continues et régulières. Une fois l’installation amortie, son coût d’exploitation par kilo descend sous celui de la cryogénie, car il n’y a pas de consommable gazeux à racheter en permanence. Il excelle aussi dans le maintien au froid, pas seulement l’abaissement rapide.

Beaucoup d’industriels combinent les deux. Le tunnel cryogénique assure le croûtage ultra-rapide qui protège la surface, puis un système mécanique termine la surgélation à cœur et maintient la chaîne du froid en stockage. Cette hybridation limite la facture azote tout en gardant l’avantage qualité de la cryogénie sur les produits fragiles.

Pour arbitrer, trois questions cadrent la décision : quel volume traité par jour, quelle régularité de flux, quel budget consommable acceptable. Un maraîcher transformateur en petites séries penchera vers la cryogénie ; une usine de plats préparés à débit constant vers le mécanique ou l’hybride.

Choisir et exploiter son tunnel

Un tunnel bien choisi épouse le produit et la cadence, pas l’inverse. Avant l’achat, faites calculer le besoin en froid par le fournisseur de gaz à partir de la composition réelle des produits traités : teneur en eau, matière grasse et extrait sec du produit. Ce calcul détermine le débit, la longueur de tapis et le coût d’exploitation prévisionnel.

L’exploitation quotidienne repose sur trois réflexes. Charger la bande au maximum homogène pour ne pas refroidir du vide. Régler le débit d’azote sur les sondes de sortie plutôt qu’à pleine puissance. Entretenir les rampes de pulvérisation et l’isolation de l’enceinte, dont les fuites thermiques gonflent la consommation.

Le fluide cryogénique reste un intrant technique à part entière. Comprendre ses propriétés aide à piloter le procédé sans surconsommer. La sécurité de manipulation de l’azote, gaz asphyxiant en espace confiné, impose détection d’oxygène et ventilation dans les zones de stockage et autour du tunnel.

Prochaine étape : demander au fournisseur de gaz un audit du besoin en froid sur vos références réelles, puis comparer le coût par kilo cryogénie contre mécanique sur douze mois. La décision se joue sur ce ratio, pas sur la fiche technique.

Pour aller plus loin, ces ressources complètent le sujet : la cryogénie alimentaire et ses techniques, les propriétés du fluide cryogénique employé dans ces tunnels, la nature des gaz cryogéniques alimentaires, le fonctionnement d’une machine cryogénique et l’organisation d’une unité cryogénique complète.

Sources citées : Air Liquide France Industrie (tunnels cryogéniques, Cryo Tunnel ZR2), Air Products (Freshline, optimisation azote), directive 89/108/CEE et règlement CE 853/2004, étude INRAE 2025 sur la rétention en vitamine C.
