Suivre le niveau d'un réservoir industriel sans ouvrir la cuve

Suivre le niveau d’un réservoir industriel sans ouvrir la cuve, c’est lire une grandeur depuis l’extérieur. Sur un réservoir cryogénique fermé, la pression différentielle entre phase liquide et phase gazeuse fait foi. La pesée sert les récipients mobiles, et la mesure sans contact par laser se réserve aux solides opaques vus d’en haut.

Lever le couvercle pour lire un niveau : ce que l’intervenant risque

Sur un petit récipient d’azote liquide, le réflexe reste souvent la pige ou le coup d’œil par le col. Le geste paraît anodin. Il place pourtant le visage et les mains au-dessus du liquide, dans la vapeur froide qui s’échappe.

Le froid n’est que la partie visible du risque. Dans sa fiche ED 155 sur le défaut d’oxygène, éditée en janvier 2024, l’INRS situe l’ébullition de l’azote à -196 °C et rappelle qu’un litre d’azote liquide produit 693 litres de gaz à 20 °C et à pression atmosphérique. La fiche relate aussi le cas d’un employé qui remplissait des réservoirs d’échantillons biologiques dans une salle non ventilée, retrouvé mort par asphyxie.

L’association européenne des gaz industriels (EIGA) pointe le piège dans son dépliant SL 01/24 : le corps humain ne détecte pas le manque d’oxygène. Parmi les activités exposées, le document cite le remplissage de récipients ouverts, puis le remplissage et la vidange des conteneurs de glace carbonique.

L’installation en pâtit aussi : l’air humide entré par le col y givre, la chaleur apportée nourrit l’évaporation. Les règles de manipulation figurent dans notre page sur la sécurité de la manipulation de l’azote liquide en entreprise. L’objectif ici : connaître le niveau de cuve sans geste exposé.

Réservoir cryogénique fermé : la pression différentielle fait foi

Deux prises de pression, une colonne de liquide

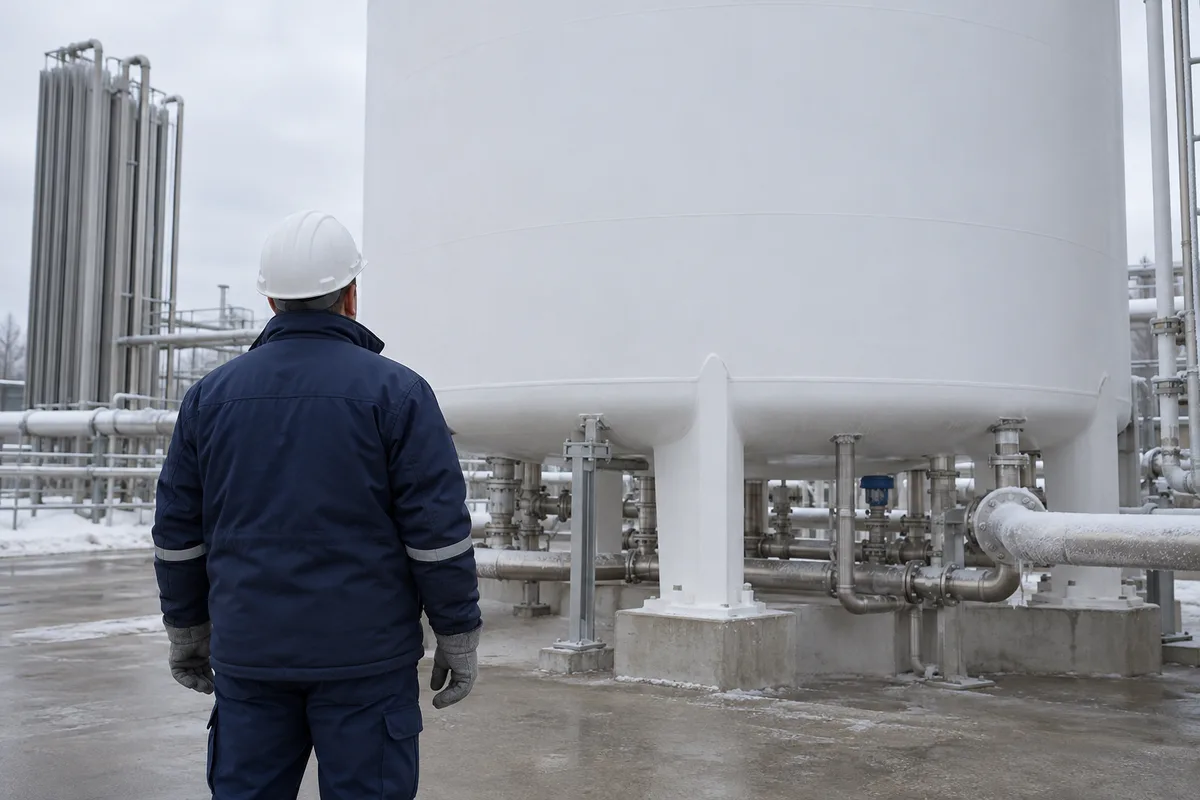

Un réservoir fixe d’azote, d’oxygène ou d’argon liquide associe une enveloppe intérieure, qui contient le fluide, et une enveloppe extérieure, avec un vide entre les deux. C’est la description d’un brevet d’Air Liquide publié en 2009 sur le niveau de remplissage des réservoirs cryogéniques. Aucun regard ne traverse cet ensemble : la mesure passe par des lignes.

Le principe classique, rappelé dans ce brevet, consiste à mesurer l’écart de pression entre le bas du réservoir, où pèse la colonne de liquide, et le haut, occupé par la phase gazeuse. Cet écart traduit une hauteur de liquide, convertie en volume ou en masse grâce à la géométrie de la cuve. La jauge de niveau montée sur le réservoir ne fait rien d’autre. Un transmetteur différentiel à sortie 4-20 mA lit la même grandeur et l’envoie à un automate.

Ce qui déplace la lecture

La conversion repose sur la masse volumique du liquide. Le brevet d’Air Liquide le souligne : elle varie dans le temps avec la pression interne et la température, alors que le calcul retient en général une masse volumique moyenne par gamme de pression. Après une remontée en pression, l’indication bouge sans que le stock ait changé dans les mêmes proportions.

Trois causes plus banales faussent aussi l’affichage :

• une table de conversion établie pour un autre fluide que celui stocké ;
• une fuite sur un raccord de ligne ou une vanne d’équilibrage mal refermée ;
• du liquide piégé dans la ligne qui devrait rester gazeuse.

Le contrôle de ces lignes a sa place dans le programme de maintenance préventive des réservoirs d’azote liquide, au même titre que le vide d’isolation.

Où le laser se justifie : un solide opaque vu d’en haut

La réserve de granulés d’une station de nettoyage cryogénique

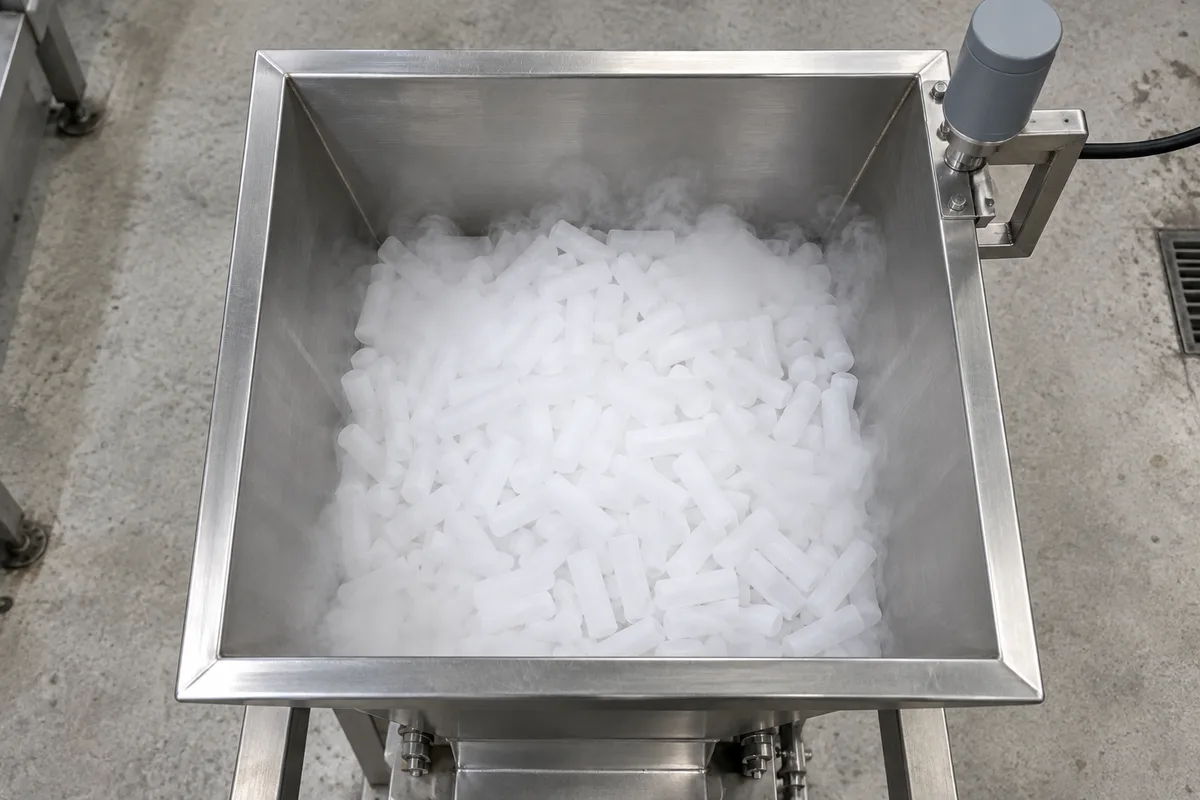

Un capteur laser à temps de vol chronomètre l’aller-retour d’une impulsion lumineuse et en déduit la distance jusqu’à la surface visée. Il lui faut une cible qui renvoie la lumière. Les granulés blancs de glace carbonique, stockés dans le bac ou la trémie d’une station de nettoyage à la glace carbonique, offrent justement une surface solide, opaque et diffusante. Le capteur, fixé au-dessus du stock, suit sa baisse couvercle fermé.

Le fabricant de capteurs industriels ifm consacre une page à ses détecteurs de distance laser destinés à la mesure de niveau dans les cuves et les silos. Vous y trouverez le principe du temps de vol, le montage en partie haute avec visée vers le bas, deux sorties de commutation dont une programmable en sortie analogique, et le paramétrage par IO-Link. La page annonce une portée de 9,8 m au maximum pour le détecteur optique de niveau d’ifm, de quoi placer le capteur assez haut pour l’écarter de l’air froid du bac.

La qualité de la mesure se joue ensuite au réglage. Le faisceau doit tomber perpendiculairement sur la surface, et le pointeur laser visible que décrit la page aide à viser juste. Le chemin optique doit rester propre et dégagé. Près d’une surface froide, l’air humide se condense : Linde explique que le brouillard observé au-dessus de la glace carbonique est de la vapeur d’eau condensée. Abritez donc l’optique de cette couche et contrôlez sa propreté à chaque recharge.

Un tas de granulés n’est pas une surface plane

Le laser mesure un point. Les granulés forment un cône au remplissage et un creux au-dessus de la sortie à la vidange : la surface diffuse encore la lumière, mais la distance lue dépend de l’endroit touché. Visez la zone la plus représentative du stock utile, souvent l’aplomb de l’évacuation, puis calez les seuils sur cette lecture, dans la fenêtre réglable que cite ifm. Le raisonnement vaut pour toute matière en vrac en trémie.

Là où le laser n’a pas sa place

La physique qui sert le laser sur un solide le dessert sur un liquide cryogénique. Les cas défavorables se reconnaissent vite :

• l’intérieur d’un réservoir à double enveloppe, sans aucun accès optique ;
• un liquide incolore et transparent, qui laisse passer une partie de la lumière au lieu de la renvoyer ;
• une surface en ébullition, agitée, surmontée de vapeurs froides qui diffusent le faisceau ;
• un silo où poussière ou fumée restent en suspension ;
• un bac en plein soleil, la forte luminosité ambiante gênant la détection.

La page du fabricant cité plus haut reconnaît elle-même plusieurs de ces limites. Pour le niveau d’azote liquide, d’autres principes prennent le relais.

Givre, condensation, vapeurs : les contraintes propres au froid

Quelle que soit la technologie, trois effets du froid reviennent sur le terrain.

Condensation puis givre sur tout ce qui est froid

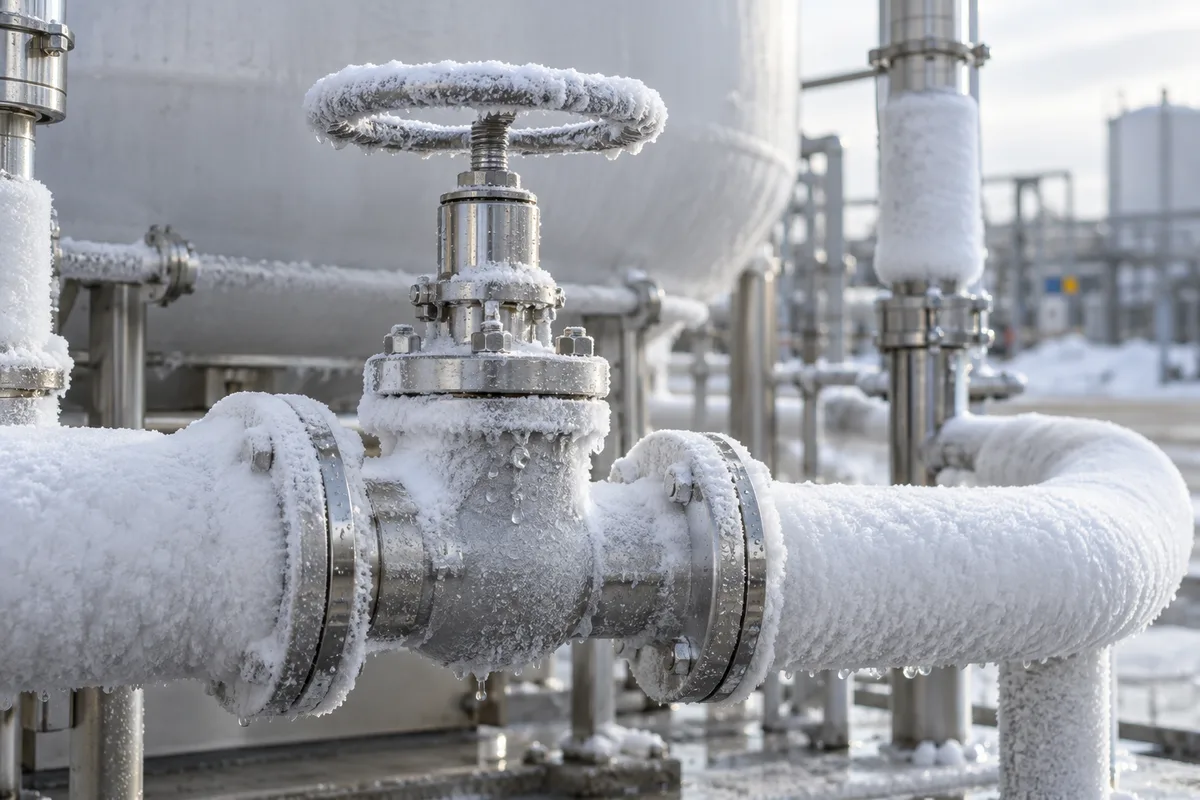

Toute surface plus froide que le point de rosée de l’air ambiant se couvre d’eau, puis de givre. Optique d’un laser, antenne d’un radar, raccord d’une ligne de mesure : rien n’y échappe. Gardez l’électronique du côté chaud, prévoyez capots et distances, et inscrivez le dégivrage des capteurs dans les rondes.

Un ciel gazeux froid et changeant

Au-dessus d’un liquide cryogénique, le gaz est froid et sa composition évolue au remplissage. La vitesse du son dépend de la température et de la nature du gaz traversé : une mesure par ultrasons y perd ses repères. Une surface qui bout peut aussi renvoyer au radar sans contact un écho moins stable qu’un liquide calme.

Des supports qui bougent avec la température

La page d’ifm range la dilatation des fixations parmi les causes d’erreur. Au froid, l’effet s’inverse : une équerre soudée près d’une tuyauterie froide se contracte et décale la distance lue. Fixez le capteur sur une structure à température stable, loin des lignes de soutirage.

Comparer les technologies sans parti pris

Chaque principe répond à une configuration précise :

Le radar, sous réserve d’un piquage validé

Le radar mesure lui aussi sans toucher la surface, ou le long d’une sonde dans sa version à ondes guidées. Sur un réservoir cryogénique standard, son premier obstacle est mécanique : il suppose un piquage en partie haute de l’enveloppe intérieure, à travers l’espace sous vide, à décider avec le constructeur puisqu’il touche un équipement sous pression.

La pesée et les sondes pour les petits volumes

Pour un récipient mobile, la pesée donne la masse restante sans ouvrir, quel que soit l’état du ciel gazeux. Les petites cuves de laboratoire reçoivent parfois une sonde capacitive ou résistive installée à demeure.

Sécurité : ce que la lecture à distance change sur le terrain

Une mesure transmise supprime d’abord les gestes qui exposent :

• plus de pige ni de regard par le col pour estimer un reste ;
• des alarmes de niveau bas et haut lues à distance, avant la rupture ou le trop-plein au remplissage ;
• des rondes recentrées sur l’état du réservoir plutôt que sur son contenu ;
• moins de temps passé près des évents, là où la vapeur froide s’échappe.

Elle ne remplace rien du reste. L’INRS recommande, dans la même fiche, une ventilation qui maintient à tout instant un taux d’oxygène supérieur à 19 %, associée le cas échéant à une détection. Sur une station de glace carbonique, Linde rappelle que le dioxyde de carbone, plus lourd que l’air, s’étale au sol et s’accumule dans les creux. L’EIGA souligne qu’il intoxique en plus d’asphyxier. Le capteur au-dessus du bac évite de pencher la tête là où le gaz se concentre.

Faire remonter le niveau jusqu’à la supervision

Un niveau lu à distance vaut surtout par ce qu’il déclenche. Sortie analogique 4-20 mA ou liaison IO-Link vers l’automate, seuils d’alerte, historique : la donnée rejoint l’architecture des autres mesures du site, décrite dans notre dossier sur la supervision IoT de la chaîne du froid.

Côté approvisionnement, le brevet d’Air Liquide déjà cité relie la fiabilité de la mesure au seuil qui déclenche la livraison : une mesure plus sûre autorise un seuil plus bas et des livraisons moins fréquentes. Une courbe qui baisse sans soutirage signale aussi une évaporation anormale, le poste que détaille notre article sur le coût du stockage d’azote liquide industriel.

Prochaine étape : listez vos récipients et notez comment le niveau de chacun est lu aujourd’hui. Chaque lecture qui impose d’ouvrir un col ou un couvercle désigne un point à instrumenter, en commençant par les locaux les moins ventilés.
