Stockage de l'hydrogène liquide : réservoirs et pertes

9 min de lecture
Stockage de l'hydrogène liquide : réservoirs et pertes

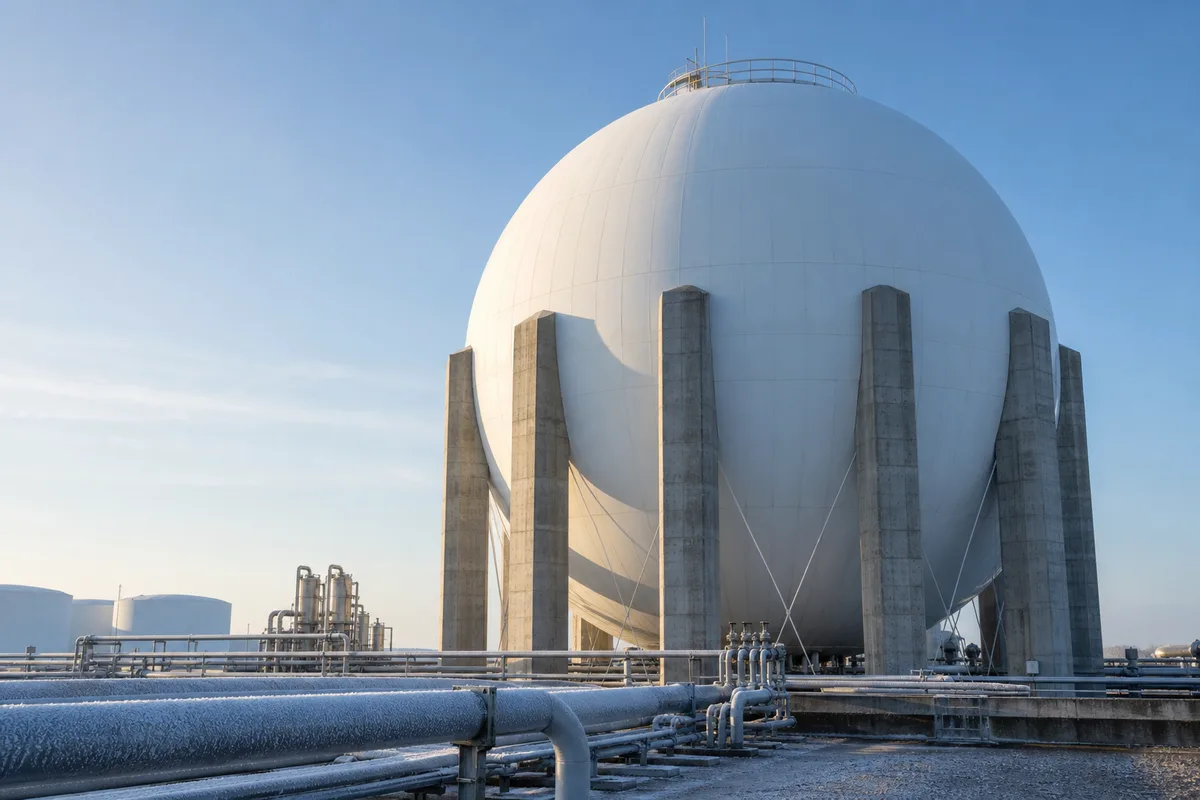

Le stockage de l’hydrogène liquide maintient le gaz à -253 °C dans des réservoirs à double paroi sous vide. À cette température, un mètre cube pèse 70,8 kg selon France Hydrogène, contre une densité 800 fois plus faible à l’état gazeux ordinaire. Le vrai défi technique n’est pas de refroidir le fluide, mais d’empêcher la chaleur d’entrer.

Cette contrainte gouverne toute l’ingénierie du stockage cryogénique de l’hydrogène, du camion-citerne à la sphère de 4 700 m³. Voici ce qui se passe dans le réservoir, ce que vous perdez chaque jour, et pourquoi une molécule qui change d’état de spin peut vider une cuve entière.

Ce que le passage à l’état liquide change vraiment

L’hydrogène gazeux occupe un volume énorme pour une masse dérisoire. C’est le problème central de la filière : le gaz porte beaucoup d’énergie au kilo, très peu au litre. La liquéfaction attaque directement ce défaut.

Sous forme liquide, la densité de l’hydrogène est multipliée par 800, rappelle France Hydrogène. Le même volume de cuve transporte donc 800 fois plus de matière. Cette compacité explique pourquoi les acteurs qui déplacent de gros tonnages, spatial, chimie, logistique lourde, choisissent l’hydrogène liquide plutôt que la bouteille sous pression.

Le point d’ébullition se situe à -252,9 °C, soit environ 20 kelvins au-dessus du zéro absolu. Seul l’hélium descend plus bas. Ce niveau de froid classe le fluide parmi les plus exigeants de la cryogénie industrielle, loin devant l’azote liquide et ses -196 °C.

Le stockage gazeux comprimé garde ses avantages : pas de froid à produire, pas d’évaporation, une architecture simple. Sa limite est physique. Même à très haute pression, le litre de gaz reste pauvre en énergie comparé au litre de liquide. Le choix entre les deux voies dépend donc du tonnage déplacé et de la durée de stationnement, pas d’une supériorité de principe.

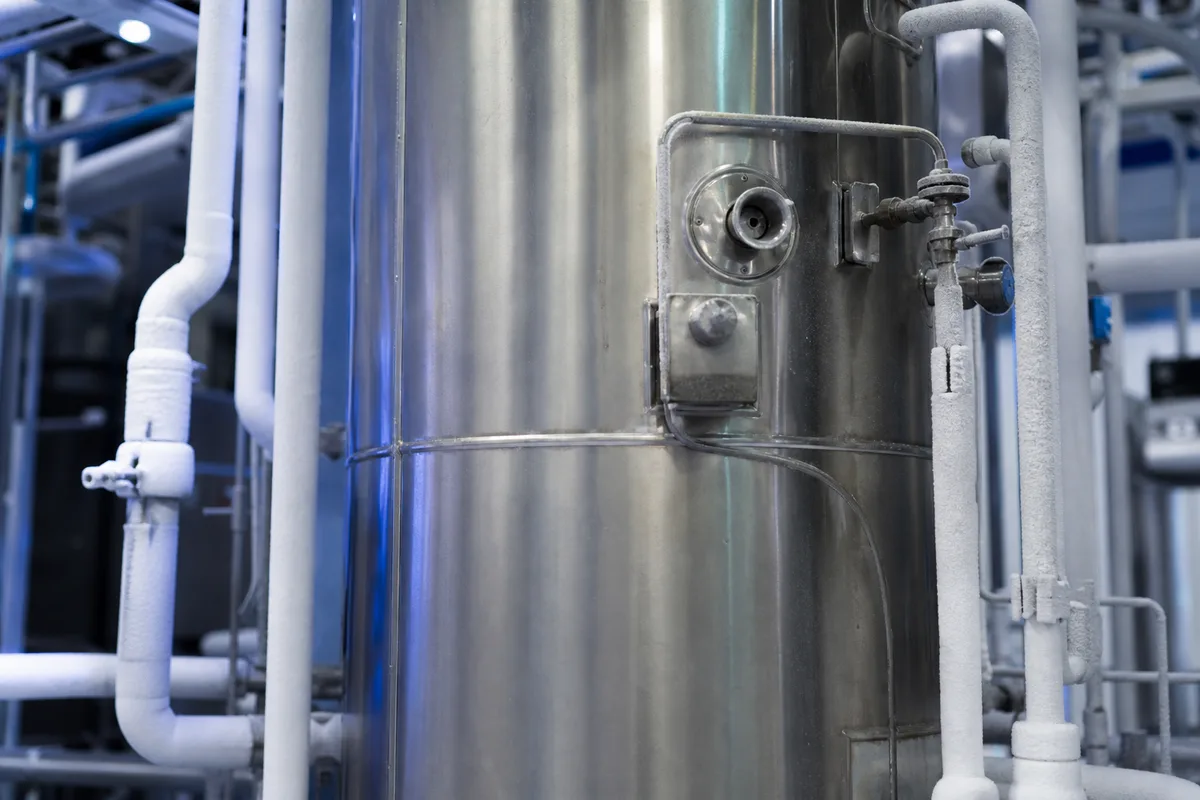

Réservoir cryogénique vertical à double enveloppe dans une installation industrielle

Le réservoir cryogénique : trois fuites de chaleur à couper

Un réservoir cryogénique ressemble à un thermos poussé à l’extrême. France Hydrogène décrit ces cryostats comme des récipients à double isolation thermique, et la formule résume l’essentiel : deux barrières, deux mécanismes de fuite différents.

La première barrière tient au vide maintenu entre les deux parois. Sans matière entre l’enveloppe froide et l’enveloppe chaude, la conduction directe n’a plus de support. La convection disparaît pour la même raison : sans gaz, aucun brassage thermique.

Reste le rayonnement, qui traverse le vide sans obstacle. La parade consiste à empiler dans cet espace des feuilles métalliques réfléchissantes, précise France Hydrogène. Chaque feuille renvoie une part du rayonnement infrarouge vers l’extérieur. Cet empilage, appelé isolation multicouche, complète le vide.

Trois chemins thermiques subsistent malgré tout :

  • Les supports mécaniques qui tiennent la cuve interne, seuls ponts solides entre froid et chaud
  • Les tuyauteries de remplissage et de soutirage, qui traversent nécessairement l’isolant
  • Le rayonnement résiduel que les feuilles ne renvoient pas

Toute la conception d’un stockage d’hydrogène liquéfié consiste à réduire ces trois chemins. Les mêmes principes gouvernent le stockage et la distribution des gaz industriels au sens large, mais l’hydrogène pousse chaque contrainte d’un cran, car sa chaleur de vaporisation est faible : peu d’énergie suffit à faire bouillir le liquide.

Le boil-off, la facture invisible du stockage

Aucune isolation n’est parfaite. La chaleur qui franchit malgré tout la paroi vaporise une fraction du liquide, phénomène désigné par le terme boil-off. Le gaz produit monte en pression dans la cuve, et cette pression doit être évacuée par soutirage sous peine de solliciter les soupapes.

L’ordre de grandeur dépend massivement de la taille du réservoir. Le rapport entre la surface exposée et le volume stocké s’améliore quand la cuve grossit : un grand réservoir perd proportionnellement moins qu’un petit. Sur une installation industrielle de cinq réservoirs de 320 m³ totalisant 22 tonnes stockées, France Hydrogène rapporte des pertes par évaporation limitées à 0,3 % de la capacité totale.

Cette loi de l’échelle a une conséquence directe sur les usages. Une grosse cuve fixe, remplie régulièrement, tient l’hydrogène des semaines. Un réservoir embarqué, petit et souvent à l’arrêt, se vide beaucoup plus vite. Le stockage liquide récompense le volume et la rotation, il punit l’attente.

Le gaz évaporé n’est pas toujours perdu. Les installations bien conçues le récupèrent, le réutilisent comme combustible ou le renvoient vers la liquéfaction. Sur un site sans valorisation, il part à l’atmosphère : de l’énergie payée deux fois, une fois pour la produire, une fois pour la refroidir.

La surveillance des pertes rejoint la logique de la maintenance préventive des réservoirs cryogéniques, où la dégradation du vide d’isolation se lit précisément dans la hausse du taux d’évaporation. Un réservoir dont le boil-off augmente signale une isolation qui se perce.

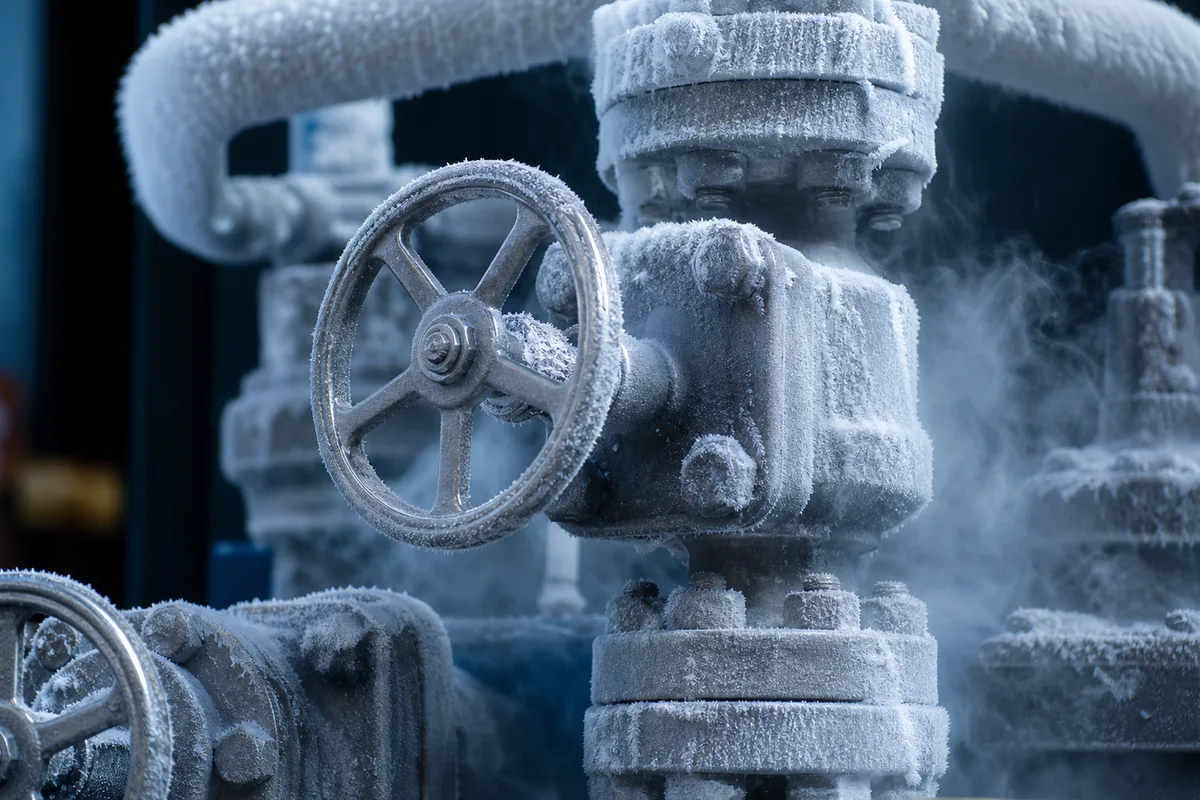

Manomètres et vannes cryogéniques sur la tuyauterie isolée d’une cuve, sans aucune indication chiffrée

Ortho-para : la conversion qui vide un réservoir de l’intérieur

Voici le piège que la plupart des comparatifs de stockage ignorent, et il est spécifique à l’hydrogène.

La molécule H₂ existe sous deux formes selon l’orientation du spin de ses deux noyaux. À température ambiante, l’hydrogène se répartit en 75 % d’ortho et 25 % de para. À 20 kelvins, l’équilibre thermodynamique bascule presque intégralement vers la forme para.

Le liquide fraîchement produit à partir d’hydrogène ordinaire est donc hors équilibre. Il évolue lentement vers sa composition d’équilibre, et cette conversion ortho-para est exothermique : elle libère de la chaleur à l’intérieur même du liquide.

Le chiffre qui compte est un rapport, pas une valeur absolue. La chaleur dégagée par cette conversion dépasse la chaleur de vaporisation de l’hydrogène. Traduction concrète : un réservoir rempli d’hydrogène non converti s’auto-évapore jusqu’à ce que la conversion soit achevée. Aucune isolation, même parfaite, n’arrête ce phénomène, puisque la source de chaleur est dans le liquide.

La solution intervient en amont, pendant la liquéfaction. Les usines intègrent un catalyseur de conversion, généralement à base d’oxyde de fer, qui force la transformation pendant le refroidissement. La chaleur libérée est alors évacuée par le procédé, et le liquide livré est déjà stabilisé en para. Ce catalyseur explique une partie du coût énergétique de la liquéfaction, mais il rend le stockage longue durée possible.

Retenez la règle : un hydrogène liquide mal converti n’est pas stockable. Le problème se règle à l’usine, jamais dans la cuve du client.

Liquéfier coûte cher en énergie

La compacité du liquide se paie au moment de la liquéfaction. D’après Air Liquide, liquéfier de l’hydrogène consomme environ 30 % de son contenu énergétique intrinsèque. Vous investissez près d’un tiers de l’énergie du gaz pour le rendre transportable.

Ce coût vient s’ajouter à celui de la production du gaz lui-même. Il pèse dans tout arbitrage entre les modes de stockage, et il structure la géographie de la filière : la liquéfaction se concentre dans de grosses unités centralisées où le rendement s’améliore avec l’échelle, plutôt que sur chaque site consommateur.

Les procédés reposent sur une détente du gaz préalablement comprimé et pré-refroidi, souvent à l’azote liquide, avant la détente finale. Les machines tournantes de cette chaîne relèvent des mêmes familles que celles décrites dans notre page sur le compresseur cryogénique. L’hydrogène impose une contrainte supplémentaire : sa température d’inversion étant basse, une simple détente ne le refroidit pas tant qu’il n’a pas été suffisamment pré-refroidi.

Le calcul économique se joue donc sur la distance et le volume. En dessous d’un certain tonnage, le surcoût de liquéfaction ne se rattrape jamais face au gaz comprimé.

Transporter : de la citerne routière au navire

Le stockage ne s’arrête pas à la cuve fixe. Le transport reprend exactement la même technologie, montée sur roues ou sur coque.

Les citernes routières cryogéniques déplacent l’hydrogène liquide vers les sites consommateurs, sur le modèle des remorques d’azote. Leur autonomie thermique se compte en jours, ce qui impose une logistique tendue : un chargement immobilisé trop longtemps commence à s’évaporer.

L’échelle maritime a franchi un cap avec le Suiso Frontier, premier navire transporteur d’hydrogène liquide, construit par Kawasaki Heavy Industries. Sa cuve de 1 250 m³ à double enveloppe maintient le chargement à -253 °C sur une liaison intercontinentale. Le principe reste celui du thermos, appliqué à une cale de navire.

Le record de capacité fixe appartient à la NASA. La sphère achevée en 2022 au complexe de lancement 39B du Kennedy Space Center offre 4 700 m³ de stockage, ce qui en fait le plus grand réservoir d’hydrogène liquide au monde. L’aérospatial reste le premier consommateur historique du fluide, et son terrain d’essai grandeur nature.

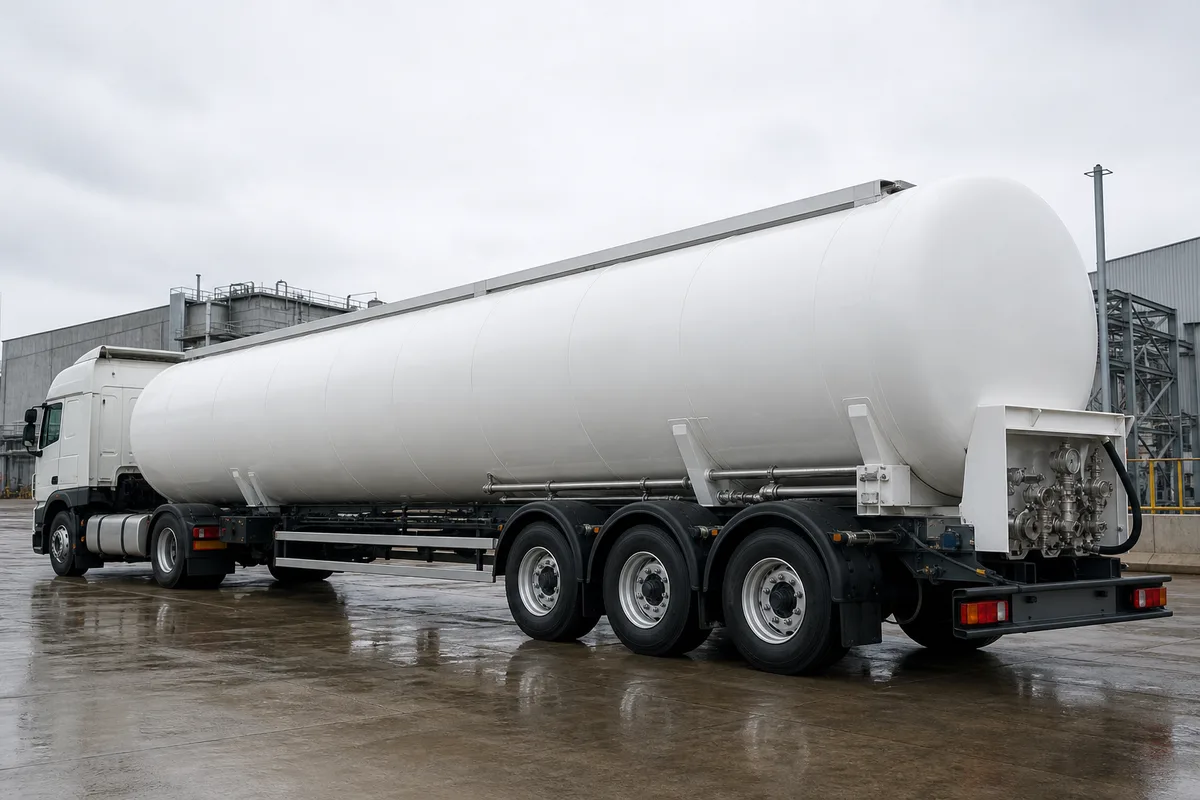

Citerne cryogénique routière isolée stationnée sur une aire industrielle, vue de trois quarts arrière

Sécurité : le froid s’ajoute au risque d’inflammation

L’hydrogène cumule deux familles de dangers, et le stockage liquide les active toutes les deux.

Le risque d’inflammation d’abord. D’après les Techniques de l’Ingénieur, la plage d’inflammabilité de l’hydrogène dans l’air s’étend de 4 % à 75 %, et son énergie minimale d’inflammation avoisine 0,02 millijoule. Une étincelle électrostatique suffit. Le mélange reste inflammable sur une gamme de concentrations que peu de gaz atteignent.

Le même document rappelle un facteur favorable : l’hydrogène diffuse quatre fois plus vite dans l’air que le gaz naturel. En extérieur, une fuite se dilue rapidement vers le haut. En espace confiné, cette légèreté devient un piège, car le gaz s’accumule en partie haute des locaux.

Le risque cryogénique ensuite. Le contact avec le liquide ou une pièce froide provoque des lésions comparables à celles décrites dans notre page sur la brûlure cryogénique. L’air ambiant lui-même se condense au contact des surfaces à -253 °C, ce qui peut enrichir localement l’atmosphère en oxygène liquide, un comburant redoutable près d’un combustible.

Côté cadre normatif, la norme ISO 13985:2006 fixe les exigences de construction et les méthodes d’essai des réservoirs d’hydrogène liquide pour véhicules terrestres. Les installations fixes relèvent des régimes classiques des équipements sous pression et des zones ATEX.

Choisir le stockage liquide en connaissance de cause

Le stockage liquide gagne quand trois conditions se réunissent : un tonnage significatif, une rotation régulière, une distance de transport réelle. Il perd quand l’hydrogène doit attendre.

Trois questions cadrent l’arbitrage :

  • Quel volume consommez-vous par semaine, et à quelle régularité ?
  • Combien de temps le stock reste-t-il immobilisé entre deux livraisons ?
  • Pouvez-vous valoriser le gaz de boil-off, ou partira-t-il en pure perte ?

Une consommation faible et intermittente pointe vers le gaz comprimé. Un flux industriel continu, alimenté par citernes, justifie le stockage d’hydrogène liquide et son isolation sous vide. Les propriétés générales du fluide employé, densité, chaleur de vaporisation, comportement au réchauffement, se comparent utilement à celles des autres liquides cryogéniques avant tout choix d’installation.

Prochaine étape : faites calculer par votre fournisseur de gaz le taux d’évaporation prévisionnel de la cuve envisagée, sur la base de votre profil de soutirage réel. Ce chiffre, rapporté à votre consommation hebdomadaire, décide seul de la pertinence du liquide face au comprimé.

Sources citées : France Hydrogène (fiche technique hydrogène liquide, révision 2019), Air Liquide (coût énergétique de la liquéfaction), NASA Kennedy Space Center (sphère du complexe 39B, 2022), Kawasaki Heavy Industries (navire Suiso Frontier), Techniques de l’Ingénieur (dangers et sécurité de l’hydrogène), norme ISO 13985:2006.
