Machine cryogénie : réglages et exploitation au quotidien
Trois curseurs commandent une machine cryogénie : la pression d’air, le débit de glace carbonique et la géométrie de buse. Cryoblaster situe la pression de service courante autour de 6 à 7 bars, pour des pellets de 3 mm projetés entre 150 et 300 mètres par seconde. Le reste se règle face au support.
Acheter l’équipement ne représente que la moitié du chemin. Une machine correctement dimensionnée mais mal réglée décape lentement, consomme trop de glace et marque parfois le support. Ce guide décrit les paramètres qui comptent, la logique d’air comprimé derrière eux, et l’entretien qui maintient le rendement dans le temps.
Les trois curseurs d’une machine cryogénie
Le procédé repose sur trois effets simultanés, décrits par Cryoblaster : l’énergie cinétique des pellets, le différentiel thermique du CO₂ solide à -78,5 °C, puis la sublimation avec un rapport volumique de 1 à 700 qui soulève la couche décollée. Chaque réglage agit sur un de ces effets.
Les deux familles d’équipement se confondent souvent sous le même mot. Le rappel des différences figure dans notre page sur la machine cryogénie et ses deux usages, entre production de froid et décapage par projection.
Pression de projection
La plage utile est large. Cryoblaster annonce 3 à 16 bars sur sa gamme, avec un usage courant autour de 6 à 7 bars. La pression agit sur l’énergie d’impact : plus elle monte, plus le contaminant se détache vite, plus le support encaisse.
La règle de conduite tient en une phrase du constructeur : démarrer toujours à faible pression sur le bois ou le plastique, puis monter par paliers. Le sens inverse détruit le support avant que l’opérateur ne comprenne l’erreur.

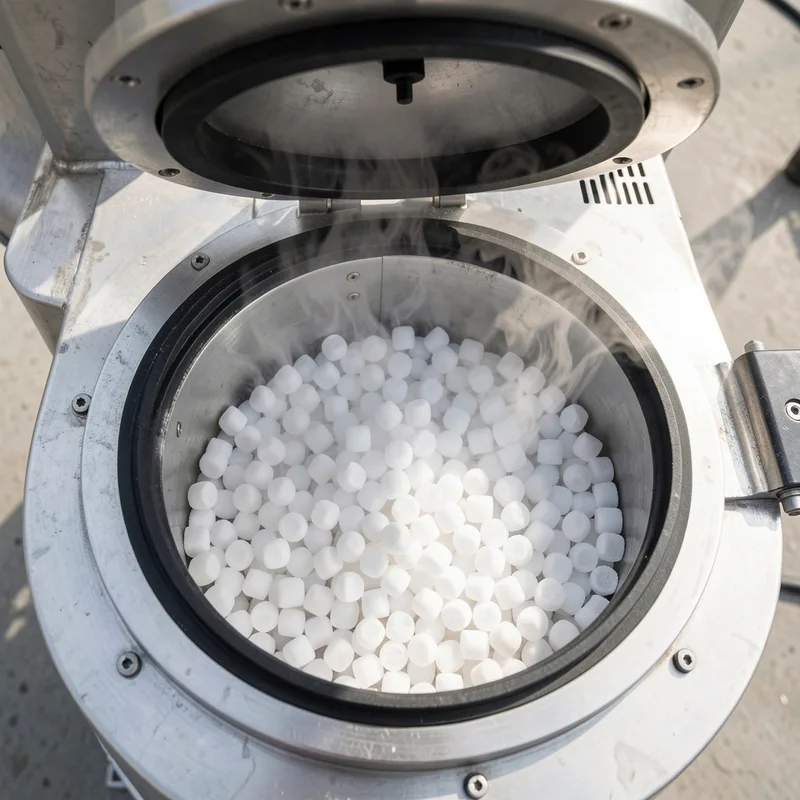

Débit de glace carbonique
Le débit dose la quantité de média projeté par heure. Il conditionne à la fois la vitesse de travail et la facture de consommables. Les valeurs publiées par Cryoblaster donnent l’ordre de grandeur du marché professionnel :
- XP02 : 3 à 12 kg/h, cuve de 3 kg, travail de précision et automobile
- XP07 : 6 à 26 kg/h, cuve de 7 kg, maintenance technique
- ATX nano : 0 à 35 kg/h, cuve de 9 kg, usage polyvalent
- ATX25-E : 0 à 75 kg/h, cuve de 25 kg, industrie lourde
- ATX25-P : 0 à 90 kg/h, cuve de 25 kg, chantiers et zones ATEX
L’autonomie se déduit de ces deux nombres. Une cuve de 9 kg réglée à 30 kg/h tient moins de vingt minutes de projection continue. Le comparatif complet des familles de machines figure dans notre guide des machines de nettoyage cryogénique.

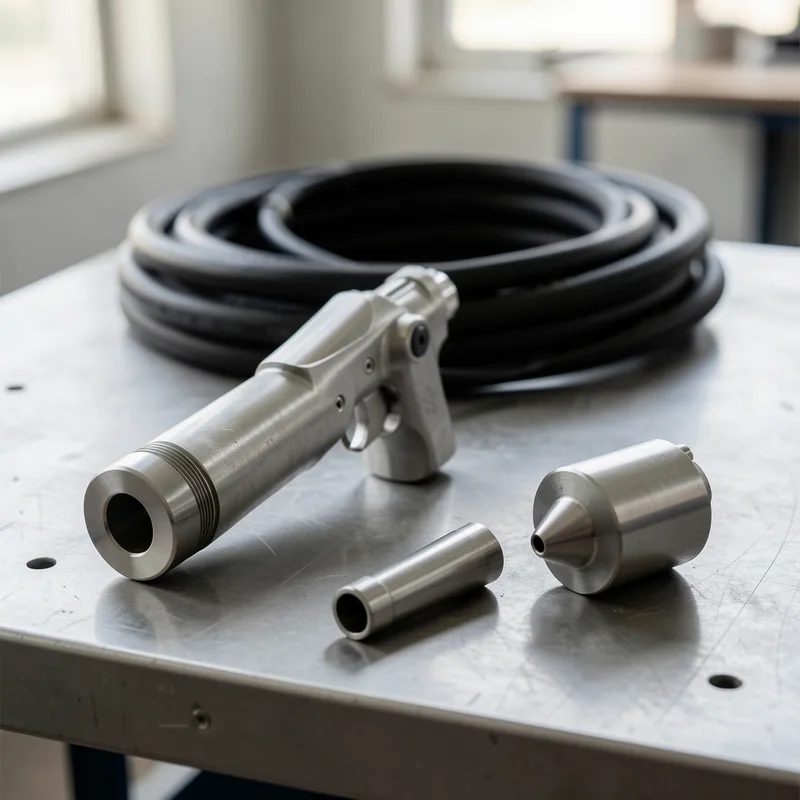

Géométrie de buse
La buse fixe la forme du jet, la largeur de passe et la consommation d’air. Cryoblaster chiffre l’écart : une buse ronde standard réclame au minimum 4 000 litres d’air par minute, une buse plate longue monte à 5 500 voire 6 000 litres par minute.
Changer de buse ne relève donc pas du confort. Passer en buse plate pour couvrir plus vite un convoyeur peut dépasser la capacité du compresseur et faire chuter la pression au pistolet, avec un résultat de nettoyage dégradé malgré une consommation de glace inchangée.

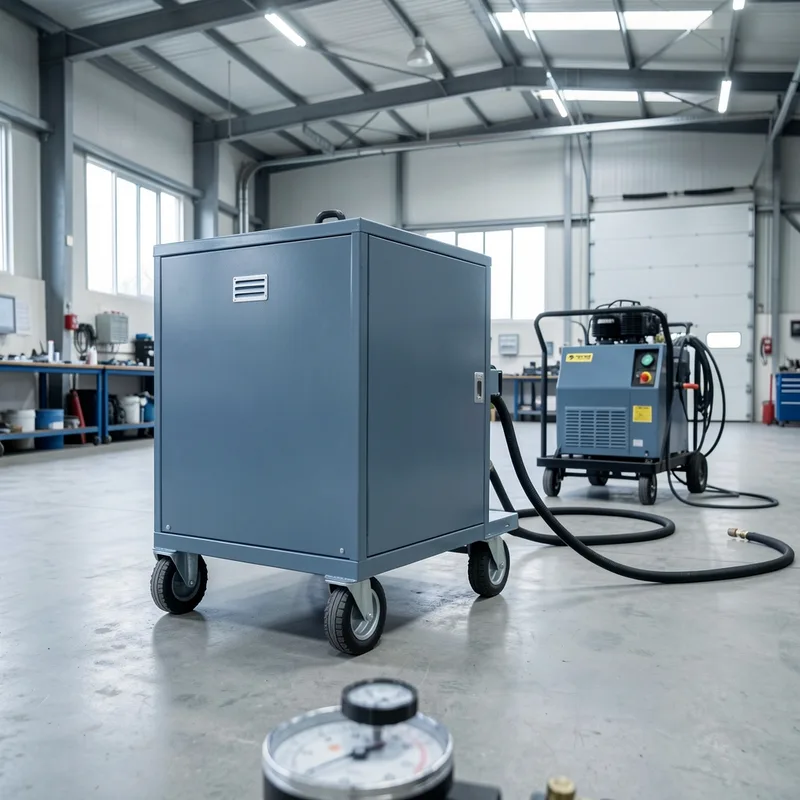

Dimensionner l’air comprimé avant la machine
Beaucoup d’installations déçoivent parce que le réseau d’air ne suit pas. La machine cryogénie n’est qu’un doseur : l’énergie de décapage vient de l’air comprimé. Cryoblaster associe explicitement chaque modèle à une classe de compresseur mobile.
- MSP 1300 : 1 300 l/min, 7 à 15 bars réglables, pour XP02 et XP07
- MSP 2000 et 3000 : 2 000 à 3 000 l/min, 7 à 10 bars, pour XP07 et ATX nano
- MSP 5000 : 5 000 l/min, 7 à 10 bars, pour ATX nano et ATX25-E
- MSP 11000 : 11 000 l/min, 7 à 14 bars, pour ATX25-E et ATX25-P
Le constructeur ajoute une marge de sécurité chiffrée : pour un besoin de 3 000 l/min, viser un compresseur délivrant 3 800 l/min de débit effectif à 7 bars. Environ un quart de réserve, pour absorber les pics et le vieillissement de la machine.
La qualité de l’air compte autant que le volume. Cryoblaster est direct sur ce point : l’eau et l’huile présentes dans l’air dégradent la stabilité du procédé et perturbent la projection. Un sécheur et une filtration correcte protègent aussi l’investissement matériel.
La perte de charge, réglage invisible
Entre le compresseur et le pistolet, la ligne dissipe de l’énergie. Longueur de flexible, diamètre intérieur, coudes, raccords, rugosité interne : chaque élément prélève sa part. Cryoblaster propose un calculateur fondé sur la méthode Darcy-Weisbach pour estimer la pression réellement disponible à la buse.
L’enjeu est mesurable. Selon le même constructeur, une baisse d’un seul bar réduit l’efficacité de nettoyage de 20 à 30 %. Un flexible de rallonge emprunté à l’atelier voisin suffit parfois à expliquer une passe qui n’accroche plus.
Le réflexe utile : lire la pression au pistolet, jamais au manomètre du compresseur. L’écart entre les deux valeurs est le vrai diagnostic de l’installation.
Conduire une passe : la séquence de chantier
La productivité annoncée du procédé repose sur une méthode, pas sur la seule machine. Cryoblaster situe le nettoyage cryogénique 2 à 8 fois plus rapide que les méthodes traditionnelles, et la réduction des temps d’arrêt de production entre 50 et 80 %.
L’exemple documenté par le constructeur parle de lui-même : une chaîne de convoyage de 750 mètres demandait sept jours en méthode classique, dont deux jours de démontage et deux jours de remontage. Le traitement cryogénique sur place a ramené l’opération à deux jours et demi.
Une passe propre suit toujours le même ordre :
- Essai sur une zone masquée, pression basse, pour valider la tenue du support
- Montée progressive de la pression jusqu’au décrochage du contaminant
- Réglage du débit de glace au minimum qui décroche encore, pas au maximum
- Passes régulières et recouvrantes, angle constant, sans stationnement de la buse
- Évacuation ou aspiration des résidus décollés, qui ne se subliment pas
- Contrôle visuel et reprise ponctuelle des zones résistantes
Le point 3 fait la différence économique. Le débit maximum vide la cuve, sature l’extraction et n’améliore le résultat que sur les encrassements les plus tenaces.
Consommables : calculer une journée de production
La glace carbonique se commande, se stocke mal et se sublime en continu. Cryoblaster situe la consommation d’une journée de travail de cinq à huit heures autour de 250 kg de CO₂ solide. Ce nombre sert de base au calcul d’approvisionnement.
Deux repères complètent le tableau, toujours d’après le constructeur français : un kilogramme de glace carbonique libère de 500 à 540 litres de gaz en se sublimant, et l’expansion volumique à l’impact suit ce rapport de 1 à 700 qui produit l’effet de décollement.
Trois conséquences pratiques en découlent :
- Commander la glace au plus près du chantier, la sublimation en stock étant une perte sèche
- Dimensionner l’extraction d’air du local sur le volume de gaz réellement libéré
- Compter le média comme un poste de coût variable, au même titre que l’énergie du compresseur
Pour un besoin ponctuel, l’arbitrage porte souvent sur le mode d’accès à l’équipement plutôt que sur le réglage. Notre dossier sur la location de nettoyeur cryogénique compare les formules à la journée et à la semaine.
Sécurité autour de la machine
Le froid extrême et le gaz produit imposent un cadre. La glace carbonique se situe à -78,5 °C : un contact direct avec les pellets ou les pièces froides provoque une lésion cutanée immédiate, dont les signes et la conduite à tenir sont détaillés dans notre page sur la brûlure cryogénique.
Le CO₂ libéré s’accumule au sol et dans les fosses, plus lourd que l’air. Tout travail en espace confiné réclame une extraction mécanique et une surveillance de l’atmosphère. Le poste de travail se prépare donc avant la mise en route :
- Gants isolants adaptés au contact du CO₂ solide à -78,5 °C
- Protection oculaire contre les rebonds de pellets et de résidus
- Protection auditive, la projection se faisant à vitesse supersonique
- Extraction mécanique et surveillance de l’atmosphère en volume fermé
- Balisage de la zone, les résidus décollés partant loin du point d’impact
- Consignation électrique préalable dès qu’un équipement sous tension se trouve dans le périmètre
Le volet électrique mérite une procédure écrite. Cryoblaster rappelle que les opérations sur une installation électrique se réalisent hors tension, après consignation en cinq étapes : séparation, condamnation, identification, vérification d’absence de tension, mise à la terre et court-circuit. Le non-respect d’une seule étape invalide la consignation.
Les habilitations suivent la même logique. Le constructeur cite les niveaux B0, H0 et H0V pour un intervenant non électricien travaillant hors tension en environnement électrique, et des habilitations de type HnBn pour les rares interventions sous tension. En atmosphère poussiéreuse, une mise à la terre par équipotentialité dissipe l’électricité statique générée par la projection.
Entretien de premier niveau et erreurs coûteuses
L’usure d’une machine cryogénie se concentre sur quelques pièces exposées au froid et au frottement : joints de cuve, doseur de pellets, buse, flexible de projection. Un contrôle en fin de chantier suffit à repérer une dérive avant qu’elle ne devienne une panne.
Les erreurs récurrentes reviennent presque toutes à l’air comprimé :
- Compresseur sous-dimensionné, incapable de tenir le débit annoncé de la buse
- Rallonge de flexible improvisée, qui mange la pression utile au pistolet
- Air humide ou huileux, qui perturbe la projection et encrasse le doseur
- Pression poussée au maximum par réflexe, au détriment du support
- Glace carbonique livrée trop tôt, dont une partie disparaît avant usage
Le procédé garde ses limites, quel que soit le soin apporté aux réglages. Les surfaces où il échoue et les situations où une autre méthode gagne sont recensées dans notre analyse des inconvénients du nettoyage cryogénique.
Prochaine étape : mesurez la pression au pistolet sur votre installation actuelle, buse montée et débit nominal. Comparez la valeur au manomètre du compresseur. Un écart supérieur à un bar justifie de revoir le diamètre et la longueur du flexible avant tout autre investissement.
