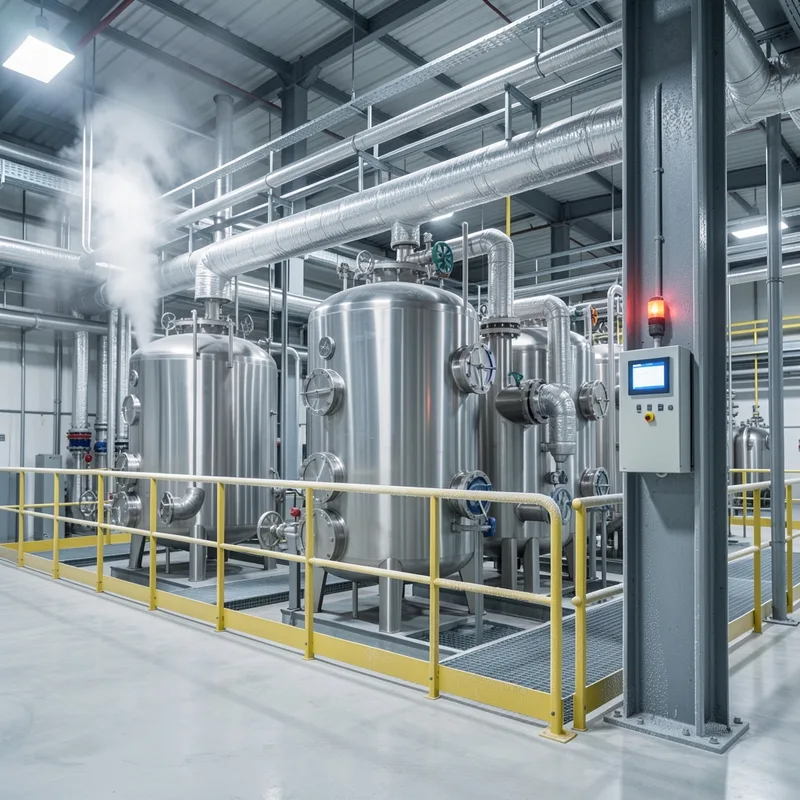

Inertage à l'azote : procédé, méthodes et sécurité industrielle

L’inertage à l’azote consiste à remplacer l’atmosphère d’un volume confiné, cuve, réacteur ou canalisation, par de l’azote gazeux afin d’abaisser la concentration d’oxygène sous le seuil qui rend toute inflammation impossible. Ce procédé prévient les explosions et les incendies dans l’industrie chimique, agroalimentaire et pétrolière en supprimant l’un des trois sommets du triangle du feu : le comburant.

L’azote domine cette application grâce à sa neutralité chimique, sa disponibilité et son coût modéré. Maîtriser le procédé suppose de connaître la concentration limite en oxygène du produit traité, de choisir la bonne méthode de purge et de respecter un cadre réglementaire strict, ATEX en tête.

Le principe : casser le triangle du feu

Toute combustion exige trois éléments réunis simultanément : un combustible, une source d’énergie et un comburant, généralement l’oxygène de l’air. Retirer un seul sommet rend l’inflammation impossible. L’inertage agit sur le comburant en diluant l’oxygène avec un gaz neutre.

L’azote représente 78 % de l’air atmosphérique. Inerte dans la quasi-totalité des procédés industriels, il ne réagit ni avec les hydrocarbures, ni avec les poudres organiques, ni avec la plupart des solvants. Cette stabilité chimique en fait le gaz de référence pour créer une atmosphère protectrice.

Le seuil critique porte un nom : la concentration limite en oxygène (LOC, ou CLO en français). En dessous de cette valeur, le mélange combustible-air ne s’enflamme plus, même au contact d’une étincelle ou d’une flamme. L’objectif de tout inertage est de franchir ce seuil avec une marge de sécurité.

Concentration limite en oxygène : la valeur qui commande tout

La LOC varie selon le combustible présent dans le volume à protéger. Elle se mesure en laboratoire, en sphère normalisée de 20 litres pour les poussières, ou se lit dans les bases de données de sécurité. Sans cette donnée, aucun dimensionnement d’inertage n’est fiable.

Source : Wikipédia, concentration limite en oxygène et essais en sphère 20 L (DEKRA Process Safety).

L’hydrogène impose la contrainte la plus sévère : sa LOC de 5 % exige une atmosphère quasi exempte d’oxygène. À l’inverse, les poussières organiques tolèrent des seuils plus hauts, autour de 8 à 12 %. Le guide SUVA 2153 recommande de viser moins de 10 % d’oxygène v/v en règle générale, puis d’ajuster selon le produit réel.

La marge de sécurité ne se néglige jamais. La norme NFPA 69 impose de maintenir l’oxygène nettement sous la LOC mesurée, typiquement 2 points de pourcentage en dessous pour un contrôle continu, davantage sans surveillance instrumentée. Pour les hydrocarbures, les exploitants descendent souvent sous 2 % d’oxygène résiduel.

Les méthodes de purge à l’azote

Atteindre l’atmosphère inerte cible repose sur une technique de purge adaptée à la géométrie du volume, à sa pression et au budget azote. Trois grandes méthodes structurent la pratique industrielle.

Purge par déplacement (effet piston)

Le gaz de purge pousse l’atmosphère existante sans se mélanger à elle. L’azote, plus léger ou plus lourd selon le gaz à évacuer, est injecté à une extrémité pour chasser l’air par l’autre. Sur une cuve verticale, l’injection lente par le haut repousse l’air vers une évacuation basse.

Cette méthode consomme peu de gaz quand elle est bien menée. Le problème ? Elle exige une vitesse d’injection faible pour éviter la turbulence qui ruinerait l’effet piston. Elle convient aux géométries simples, longues et droites, comme les canalisations.

Purge par dilution

L’azote injecté se mélange instantanément avec l’atmosphère, qu’il entraîne progressivement vers l’évent. L’injection se fait en un point, l’évacuation en un autre. C’est la méthode la plus simple à mettre en œuvre, et la plus tolérante aux formes complexes.

Son défaut tient à la consommation. Le brassage permanent impose de renouveler plusieurs fois le volume. Pour une cuve standard, comptez environ 1,2 fois son volume en azote pour atteindre l’atmosphère inerte (Air Liquide). Ce ratio grimpe si le taux d’oxygène résiduel visé est très bas.

Cycles compression-décompression

Réservés aux volumes capables de tenir la pression, ces cycles pressurisent la cuve à l’azote, laissent le mélange s’homogénéiser, puis relâchent la pression. Chaque cycle dilue l’oxygène résiduel. La séquence se répète jusqu’à la cible.

C’est la méthode la plus économe en azote pour les réservoirs sous pression. Chaque cycle divise la teneur en oxygène selon le rapport de compression appliqué. Trois à quatre cycles suffisent souvent à passer de 21 % à moins de 1 % d’oxygène.

Après la purge, le maintien de l’atmosphère inerte porte un nom distinct : le blanketing (ou inertage de couverture). Une légère surpression d’azote, entretenue en permanence, empêche l’air de rentrer par les défauts d’étanchéité ou lors des variations thermiques. Cette distinction entre purge transitoire et maintien continu structure toute installation d’inertage sérieuse.

Applications industrielles de l’inertage azote

Les secteurs exposés à des atmosphères explosives recourent systématiquement à l’inertage. Chaque filière adapte la méthode et le taux d’oxygène cible à ses risques propres.

L’industrie chimique inerte les réacteurs, les cuves de mélange et les lignes de transfert de solvants. La présence de vapeurs inflammables impose des taux d’oxygène souvent sous 2 %. L’azote protège aussi les produits sensibles à l’oxydation pendant le stockage.

L’agroalimentaire utilise l’inertage pour les silos de farine, de sucre et de poudres de lait. Ces poussières organiques forment des nuages explosifs au moindre brassage. L’azote conditionne aussi les emballages sous atmosphère modifiée pour prolonger la conservation. Le stockage et la distribution de gaz industriels alimentent ces lignes de conditionnement en continu.

Le secteur pétrolier inerte les réservoirs de stockage d’hydrocarbures et les espaces de tête de cuve. Lors des opérations de maintenance, la purge à l’azote précède toute entrée d’homme ou intervention par point chaud. Le pharmaceutique, enfin, protège les principes actifs et les poudres fines des risques d’inflammation et d’oxydation.

L’intérêt du froid cryogénique dépasse la seule production de basses températures : la fourniture d’azote en grande quantité, issue de la même filière, rend ces procédés d’inertage accessibles à l’échelle industrielle.

Sources d’azote pour l’inertage

Alimenter une installation d’inertage exige un débit d’azote fiable, à la pureté adaptée. Trois modes d’approvisionnement coexistent, chacun avec son économie propre.

L’azote liquide livré par citerne, vaporisé sur site, fournit une pureté de 99,999 % et un débit élevé. Il convient aux fortes consommations ponctuelles, comme les purges de grandes cuves. Le système de distribution d’azote liquide relie le réservoir aux postes d’inertage par des lignes isolées et des évaporateurs.

Les générateurs sur site, par adsorption (PSA) ou par membrane, produisent un azote gazeux de pureté 95 à 99,9 %. Cette pureté suffit pour la plupart des inertages, où l’objectif est de diluer l’oxygène, non d’atteindre une qualité analytique. L’investissement s’amortit dès que la consommation devient régulière.

Le choix dépend du débit de pointe, du taux d’oxygène résiduel exigé et du profil de consommation. Une installation qui mélange purges intenses et blanketing continu combine souvent plusieurs sources.

Conformité réglementaire : ATEX, NFPA et sécurité

L’inertage relève d’un cadre réglementaire double : la prévention des atmosphères explosives et la protection des intervenants contre l’anoxie. Ces deux exigences se contredisent en apparence, puisqu’une atmosphère inerte protectrice est mortelle pour l’humain.

La directive ATEX 2014/34/UE encadre les équipements destinés aux zones explosibles. Un système d’inertage n’est pas classé comme dispositif de protection au sens strict, mais s’il est installé en zone ATEX classée, il doit satisfaire aux exigences de la directive. L’évaluation des risques s’appuie sur la fiche de données de sécurité du produit, qui fournit la limite inférieure d’explosivité (LIE) et la LOC.

La norme NFPA 69 (Standard on Explosion Prevention Systems) fait autorité sur les concentrations limites en oxygène et les marges de sécurité à appliquer. Elle définit les seuils de maintien, les conditions de surveillance instrumentée et les procédures de contrôle. Côté français, le code du travail impose l’évaluation du risque d’explosion via le document relatif à la protection contre les explosions (DRPCE).

Le danger d’asphyxie reste le risque mortel le plus fréquent lors des opérations d’inertage. Sous 18 % d’oxygène, contre 21 % normalement, la perte de connaissance survient sans aucun signe avant-coureur. Les règles de sécurité pour la manipulation de l’azote imposent détection d’oxygène en continu, ventilation forcée et procédure stricte d’entrée en espace confiné. L’INRS recense chaque année des accidents mortels liés à l’entrée non sécurisée dans des volumes inertés.

Trois garde-fous structurent toute exploitation sûre :

• Mesure continue de l’oxygène par capteurs étalonnés, à l’injection comme à l’évent
• Procédure d’entrée en espace confiné avec autorisation, surveillance extérieure et plan de sauvetage
• Signalisation et balisage des volumes inertés, accès verrouillé pendant les phases actives

Les propriétés des gaz cryogéniques rappellent qu’un litre d’azote liquide libère environ 694 litres de gaz à température ambiante : une fuite ou une vaporisation accidentelle sature un local en quelques secondes.

Prochaine étape

Identifiez d’abord la concentration limite en oxygène des produits manipulés sur votre site, via leurs fiches de données de sécurité. Déterminez ensuite la méthode de purge adaptée à la géométrie de vos volumes et calculez les besoins en azote. Faites valider le dimensionnement et la conformité ATEX par un bureau d’études spécialisé avant toute mise en service. Un système d’inertage correctement conçu protège vos installations et vos équipes, à condition de traiter le risque d’asphyxie avec la même rigueur que le risque d’explosion.
