Cryobroyage : principe, équipements et usages industriels
Le cryobroyage consiste à refroidir une matière à l’azote liquide jusqu’à la rendre cassante, puis à la broyer avant qu’elle ne se réchauffe. Le froid supprime l’élasticité qui fait coller ou ramollir le produit dans un broyeur classique, et il retient les composés volatils. Plastiques, épices et principes actifs en sortent en poudre fine, sans échauffement.
La technique sert autant au laboratoire qui prépare un échantillon qu’à la ligne de production qui traite des copeaux de pneus en continu. Elle compte parmi les applications de la cryogénie industrielle les moins visibles, et parmi les plus exigeantes en maîtrise du fluide.
Cryobroyage : pourquoi le froid rend la matière cassante
Un broyeur fragmente la matière par choc, cisaillement ou attrition. Sur un matériau dur et cassant, l’énergie reçue se transforme en fissures. Sur un élastomère, une matière grasse ou un polymère souple, elle se dissipe en déformation et en chaleur : le grain s’écrase, s’étire, colle aux outils et bouche les grilles.
La transition ductile-fragile
Chaque matériau possède une plage de température sous laquelle il cesse de se déformer pour se rompre net. Pour les polymères, ce seuil correspond à la température de transition vitreuse. Pour certains métaux, les métallurgistes parlent de transition ductile-fragile. La revue de Balasubramanian et ses coauteurs, publiée en 2012 dans Critical Reviews in Food Science and Nutrition, décrit précisément ce mécanisme : amener la matière sous sa transition vitreuse pour supprimer les défauts du broyage traditionnel.
Le fluide qui rend ce passage accessible reste l’azote liquide. Les données du NIST situent son point d’ébullition normal à 77,34 kelvins, soit environ -195,8 °C, largement sous le seuil de fragilisation des élastomères et de la plupart des matières végétales. Ses propriétés et ses contraintes de stockage sont détaillées dans notre page sur le liquide cryogénique.
Un broyage sans échauffement
Le froid joue un second rôle, moins visible. Toute l’énergie mécanique absorbée par un broyeur finit en chaleur. À température ambiante, cette chaleur passe dans le produit, évapore ses fractions volatiles, ramollit les matières grasses et peut dégrader une molécule sensible.
Avec l’azote, la vaporisation du liquide puis le réchauffement du gaz froid absorbent cette chaleur dès qu’elle apparaît. Le gaz qui baigne la chambre de broyage chasse aussi une grande partie de l’oxygène, ce qui freine l’oxydation des huiles et des pigments. Fragilisation par le froid et absence d’échauffement agissent donc ensemble : le grain casse au lieu de s’écraser, et il casse sans cuire.
Ce que le broyage cryogénique préserve
Le broyage cryogénique se justifie rarement par la seule finesse. Il se choisit quand la qualité de la poudre compte autant que sa granulométrie. Quatre familles de propriétés en profitent :
- les composés volatils et les arômes, qui s’évaporent dès que le broyage chauffe ;
- les matières thermosensibles, qui ramollissent, s’agglomèrent ou s’altèrent à la chaleur ;
- les principes actifs dont la molécule ou la forme cristalline réagit à l’échauffement ;
- les matières grasses ou collantes, qui encrassent grilles et tamis à température ambiante.
Les épices illustrent bien le premier point. Une étude conduite en Inde par Sharma et ses coauteurs, publiée en 2016 dans le Journal of Food Science and Technology, a comparé broyage classique et broyage cryogénique sur deux variétés de cumin. Le procédé à froid a augmenté la récupération d’huile volatile de 33,9 % pour l’une et de 43,5 % pour l’autre.
Sur le poivre noir, blanc et vert, une équipe chinoise menée par Liu conclut dans la même revue, en 2018, que le broyage cryogénique abîme le moins les lipides, la pipérine et l’huile essentielle parmi les méthodes comparées. Pour un autre produit, seul un essai comparatif sur votre propre matière tranche.
Le procédé a aussi ses limites : il ne rattrape pas une matière première médiocre, et il consomme un fluide à produire, à livrer et à stocker.
Du cryobroyeur de laboratoire à la ligne continue
Trois familles d’équipements couvrent l’essentiel des usages, selon la quantité traitée et la manière d’amener le froid jusqu’au produit.
Le cryobroyeur de laboratoire

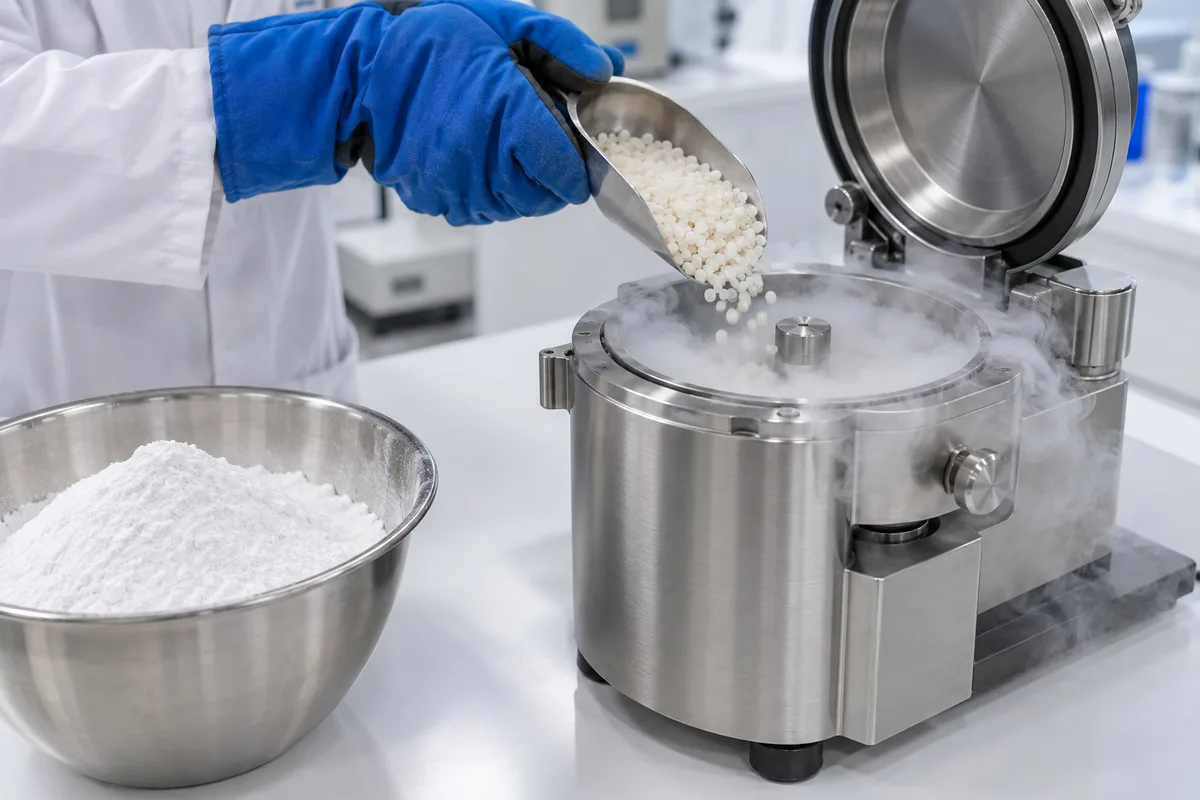

Le cryobroyeur de laboratoire traite des lots de quelques grammes. Deux principes dominent. Dans le premier, un tube fermé contenant l’échantillon et un impacteur métallique plonge dans un bain d’azote, et un champ magnétique fait battre l’impacteur contre les extrémités du tube. Dans le second, un broyeur à billes possède un bol refroidi par une circulation d’azote, avec des phases de refroidissement et de broyage alternées. Dans les deux cas, l’échantillon reste dans un récipient clos, ce qui limite les pertes et la contamination d’un lot à l’autre.
Le broyeur industriel à pré-refroidissement continu
À l’échelle de la production, le broyeur lui-même ressemble souvent à un modèle ambiant : broyeur à broches, à marteaux ou à rotor de tamisage, construit dans des matériaux qui gardent leur ténacité au froid. La différence se joue en amont. Le produit traverse un échangeur où l’azote le refroidit avant son entrée dans la chambre de broyage, puis une injection complémentaire compense la chaleur dégagée par le rotor. Renvoyer le gaz froid sortant vers l’amont, pour pré-refroidir la matière entrante, réduit la consommation.
Tunnels et vis de refroidissement

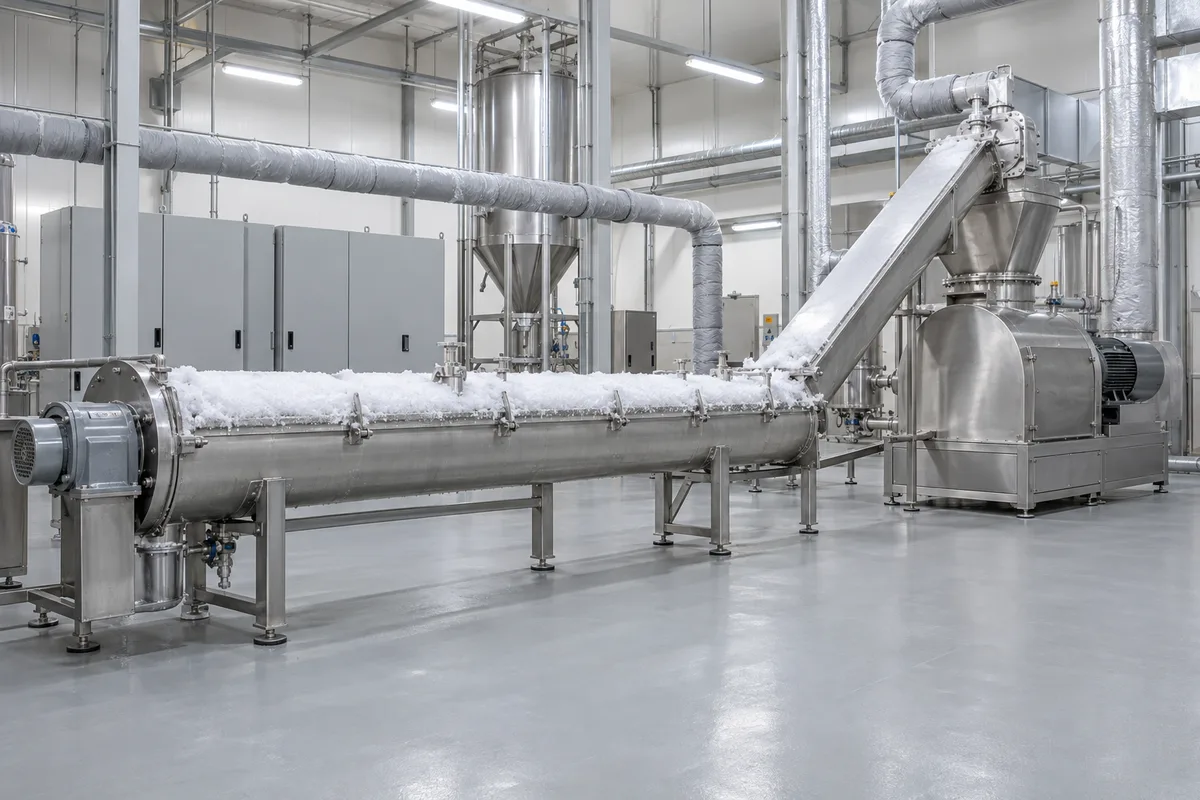

L’échangeur d’amont prend deux formes principales. La vis de refroidissement fait avancer le produit dans une auge fermée où l’azote est pulvérisé : sa vitesse de rotation fixe le temps de séjour, donc la température atteinte. Le tunnel, à bande ou à immersion, convient aux morceaux plus gros, comme les copeaux de pneus destinés au recyclage. Le choix dépend de la taille des morceaux, de leur tendance à coller et du temps nécessaire pour refroidir le cœur du grain, pas seulement sa surface.
| Équipement | Mode de travail | Apport du froid | Usages typiques | Point de vigilance |
|---|---|---|---|---|
| Cryobroyeur de laboratoire | Lot en récipient clos | Bain ou circulation d’azote | Échantillons d’analyse, mise au point | Durée et réchauffement entre cycles |
| Broyeur industriel à pré-refroidissement | Continu | Échangeur d’amont et injection | Épices, plastiques, poudres fines | Matériaux tenant le froid, captage des poussières |
| Vis ou tunnel de refroidissement | Continu, en amont | Pulvérisation ou immersion | Granulés, copeaux de pneus, produits collants | Temps de séjour et refroidissement à cœur |
Secteurs où la micronisation à froid change le résultat
Pharmacie et principes actifs
Réduire la taille des particules augmente leur surface de contact avec le milieu de dissolution, un levier classique pour les principes actifs peu solubles. La micronisation à froid devient intéressante quand la molécule supporte mal la chaleur, quand son point de fusion est bas ou quand l’excipient est cireux.
Plastiques, élastomères et recyclage
Les élastomères se broient très mal à température ambiante : ils s’étirent au lieu de casser. Refroidis, ils se fragmentent en poudre. Le recyclage des pneus usagés exploite ce comportement pour produire de la poudrette de caoutchouc, et le froid facilite au passage la séparation du caoutchouc, des fils d’acier et des fibres textiles.
Épices et agroalimentaire
Poivre, cumin, muscade, cannelle : les épices riches en huiles essentielles ou en matières grasses perdent leur parfum et encrassent les broyeurs quand le grain chauffe. Le broyage à froid conserve le profil aromatique et donne une poudre qui colle moins aux tamis. Les autres usages du froid dans ce secteur, de la surgélation à la texturation, figurent dans notre dossier sur la cryogénie alimentaire.
Préparation d’échantillons d’analyse
Au laboratoire, l’enjeu n’est plus le débit mais l’homogénéité. Un plastique dont les additifs sont à doser, un aliment destiné à une recherche de résidus, un tissu végétal avant extraction d’ADN : tous doivent devenir une poudre homogène sans perdre les composés recherchés. Le broyage à l’azote fige l’échantillon pendant toute l’opération et limite leur dégradation.
Choisir un cryobroyeur pour un usage pharmaceutique
Dans un atelier pharmaceutique, le broyeur entre dans le périmètre des bonnes pratiques de fabrication (BPF). La finesse obtenue ne suffit donc pas à départager deux équipements. Cinq critères structurent la comparaison :
- Nettoyabilité : démontage rapide des pièces au contact, surfaces lisses, absence de zones de rétention, nettoyage validé entre deux produits.
- Matériaux au contact du produit : inox austénitique, joints et lubrifiants adaptés au froid profond, certificats matière pour le dossier de qualification.
- Consommation d’azote : isolation du circuit, récupération du gaz froid, débit réglé sur la température de sortie visée.
- Finesse visée : vitesse du rotor, grille ou classificateur, nombre de passages, sachant qu’un broyage trop long ou trop intense peut modifier la forme cristalline.
- Sécurité : confinement des poudres, atmosphère appauvrie en oxygène, zones où la poussière retrouve l’air.
Le quatrième critère mérite un essai dédié. Une étude publiée en 2025 dans le Journal of Pharmaceutical Sciences par Iyer et ses coauteurs montre que le cryobroyage de l’olanzapine pendant des durées différentes produit des degrés différents de désordre cristallin. Une poudre plus fine n’est pas forcément une poudre identique : la forme solide se contrôle après broyage, avant de figer les paramètres.
Le cinquième relève de la protection des travailleurs. La directive 1999/92/CE du 16 décembre 1999 classe en zones 20, 21 et 22 les emplacements où un mélange d’air et de poussières combustibles peut former une atmosphère explosive, selon la fréquence de sa présence. Dans la chambre de broyage, l’azote appauvrit l’air en oxygène. En aval, au filtre, au tamisage et à l’ensachage, l’air ambiant revient, et l’analyse des zones doit en tenir compte.
Dernier détail souvent oublié : une poudre froide qui rencontre l’air humide se charge d’eau. Pour un principe actif hygroscopique, le retour à température ambiante se fait en récipient fermé ou sous atmosphère sèche.
Sécurité azote autour du poste de broyage
Le broyage cryogénique ajoute deux risques à ceux de tout broyeur. Le premier est l’anoxie. En se vaporisant, l’azote liquide produit un volume de gaz très supérieur à son volume initial. Incolore et inodore, ce gaz déplace l’oxygène d’un local mal ventilé sans signe avant-coureur. Les règles de ventilation, de stockage et de formation sont détaillées dans notre guide sur la sécurité de manipulation de l’azote liquide.
Le second est la brûlure par le froid. Le liquide, mais aussi les parois de la vis, les goulottes et la poudre fraîchement broyée gèlent la peau au contact. Gants cryogéniques, écran facial et vêtements couvrants se portent au chargement comme au déchargement. Les gestes à adopter après un contact figurent dans notre page sur la brûlure cryogénique.
Côté tuyauterie, toute portion où du liquide peut rester piégé entre deux vannes reçoit une soupape, car ce liquide qui se réchauffe en volume clos fait monter la pression.
Prochaine étape : réunissez un échantillon représentatif de votre matière, puis faites-le broyer à froid et à température ambiante avec le même objectif de finesse. La comparaison des deux poudres, arômes, humidité et forme cristalline compris, vous dira si le cryobroyage apporte un gain réel à votre produit.
